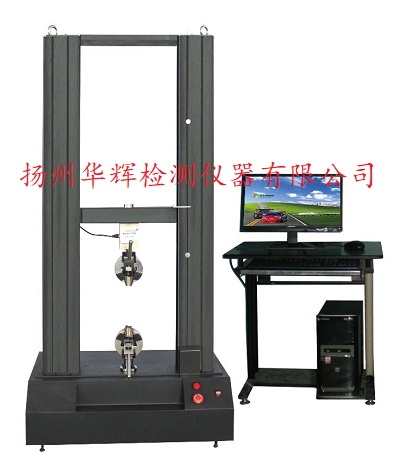

微機控制土工材料萬能試驗機

微機控制土工材料萬能試驗機主要用于各種玻纖土工布、塑料經編土工布、土工合成材料、土工格柵進行拉伸、頂破、刺破、撕裂等力學性能指標的測試。本機采用日本交流伺服電動機和交流伺服調速系統作為動力源；采用先進的芯片集成技術，專業設計的數據采集放大和控制系統，試驗力、不變形的放大、A/D轉換過程實現了控制和顯示的全數字化調整。本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及制造業，可根據GB、JIS、ASTM、DIN、ISO等標準自動求取最大試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。

二、試驗機設計、制造、檢驗依據下列標淮相關條款1)GB/T2611-2007《試驗機通用技術要求》2)GB/T16491-2008《電子萬能材料試驗機》3)JJF1103-2003《萬能試驗機計算機數據采集系統評定》4)GB/T13763-1992《土工布梯形法撕破強力試驗方法》5)GB/T 19470-2004《 土工合成材料 塑料土工網》6)JT/T520-2004《公路工程土工合成材料 短纖針刺非織造土工布》7)GB/T17690-1998《塑料扁絲編織土工布》8)GB/T 1040．1—2006《塑料拉伸性能測定第1部分：試驗方法總則》9)JKR239-98《水運工程織物應用技術規范》10)JC839.1-1998《玻璃纖維土工格柵路面用》11)JJG139－1999《拉力、壓力和萬能試驗機的檢定規程》

三、主要技術指標

1.最大試驗力： 50kN

2.準確度等級： 0.5級

3.試驗力測量范圍： 0.4%～100%FS（滿量程）

4.試驗力示值誤差： 示值的±0.5%以內

5.試驗力分辨率： 最大試驗力的±1/300000全程不分檔，且全程分辨率不變

6.不變形測量范圍： 0.2%～100%FS

7.不變形示值誤差： 示值的±0.5%以內

8.不變形分辨率： 最大不變形的1/300000

9.位移示值誤差： 示值的±0.5%以內

10.位移分辨率： 0.025μm
