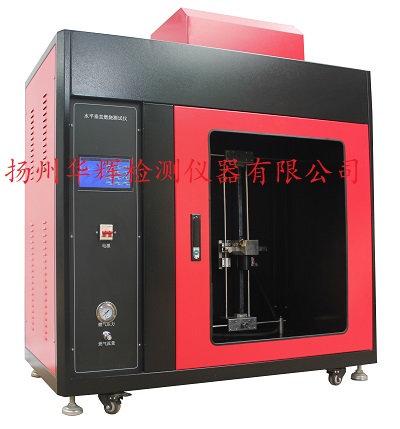

HSC-5觸摸屏式水平垂直燃燒試驗儀

一、 適用范圍

用于測試塑料類及非金屬材料類物質燃燒性能的試驗儀器。適用于塑料和非金屬材料試樣處于50W火焰條件下，水平或垂直方向燃燒性能的試驗室測定方法。

二、產品功能特點

1.可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能
2.自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃?xì)?

3.啟動時可選擇是否自動點火
4.式樣夾前、后、上、下進退均可觸摸屏操控，啟動、停止、燃?xì)狻⒂?jì)時、點火、保存、保存、照明、排風均通過觸摸屏控制實現，指尖輕觸即可完成試驗
5.計時按鈕配合PLC自動記錄儲存燃燒耗時間

6.試驗時間系統自動記錄，并生成試驗結果

三、相關相關技術參數

①儀器合適工作條件及主要技術指標

環境溫度：室溫～40℃； 相對濕度：≤75％；

供電電壓和功率：220V±10％       50HZ     功率150W

水平與垂直燃燒測試程序在觸摸屏上可切換，試驗結果可存儲在觸摸屏內，試驗結果可查詢；

本生燈自動點火，自動計時，點火時間任意設定（可在觸摸屏上預設）

本生燈內徑9.5mm±0.5mm

本生燈啟動前可選擇是否自動點火

施加火焰完畢本生燈自動退回，本生燈退回是可選擇是否關閉燃?xì)?

氣源：液化石油氣（仲裁時加工業甲烷氣）；

鋼板靜電噴箱體

大于0.5立方米（支持非標定做0.75m3、1m3大小及不銹鋼材質箱體）

儀器重量約：100kg

工作電源 ：  220V  AC  50HZ

計時范圍：0~999.9s 記時精度：10s±0.2s　30s±0.2s；

施焰時間 ：  0～999.9S（可調，可在觸摸屏上預設）

余焰時間 ：  0～999.9S

余灼時間 ：  0～999.9S

線性燃燒速率（V）PLC自動計算，觸摸屏顯示并保存

燃燒角度 ：  0°、20°、45°可選擇

火焰高度 ：  20mm ~ 175mm   可調

火焰溫度：（100-1000）℃可調

氣體流量 ： 氣體流量105ml/min-1000ml/min可調

燃 燒 燈 ：  燈管內徑9.5±0.3mm,長度：100mm±10mm

時間裝置 ：  能精確到0．1S

位置調節 ：  樣品夾支架可上下、左右調節，燃燒座可前后調節，調節行程均大

火焰校準裝置：（選配）

a. 溫度測試范圍：0~1000℃

b. 火焰溫度要求：從100℃±2℃升到700℃±3℃的時間在23.5秒±1秒之內

c. Φ0.5mm（K型）鎳鉻/鎳鋁絲熱電偶，對地絕緣

d. 傳熱銅塊：Ф4.0x6.0mm

燃?xì)鈭?bào)警系統（選配）

外型尺寸:寬1160mm×深600mm×高1310（含腳）mm

燃燒試驗區容積：＞0.5立方,長*寬*高約900mm×590mm×1050mm, 背景黑色，背景照度≤20Lux

頂部配有靜音且防回流排風裝置，試驗結束后可排出燃燒所產生煙氣



②設計標準：

GB-T2408-2008《塑料燃燒性能的測試-水平法和垂直法》（ANSI/UL94 -2006）

GBT10707-2008《橡膠燃燒性能的測定 》方法B（即GB-T13488《橡膠燃燒性能測定—垂直燃燒法》）

③適用標準：

ANSI/UL94

GJB360B-2009 電子及電氣元件試驗方法 111

GB/T5169.16-2008

IEC60950-1、



四、產品配置

1.設備主機        壹臺

2.電源線        壹根

3.滴落盤        壹只

4.點火器         壹只

5.螺絲刀        壹只

6.緊箍           貳個

7.氣源管       壹點伍米

8.備用標尺       壹把

9.說明書       壹份

10.合格證        壹張
